自動車の電動化とインテリジェント化が急速に進む中、統合型熱管理、ヘッドランプ位置制御、ヘッドアップディスプレイ（HUD）、隠し式エアベントといったアプリケーションが広く普及しています。これらのアプリケーションの実現には、高精度かつ高信頼性のモータドライバが求められます。特に、ステッピングモータは精密な制御と位置決めに優れており、重要なアクチュエータ部品となっています。

自動車業界のこれらのニーズに対応するため、NOVOSENSEは新型第2世代車載グレード高性能ステッピングモータドライバ「NSD8389-Q1」を発表しました。これにより、自動車メーカーは高精度で高信頼性のモータ制御を実現でき、自動車の電動化およびインテリジェント化のさらなる進化を推進できます。

ステッピングモータドライバのアプリケーション

NSD8389-Q1の製品特性

◆ 広範囲の動作電圧：4.5V～36V（最大40V）

◆ オン抵抗と電流：900mΩ、1.5Aフルスケール

◆ 最大256マイクロステップのプログラム可能なモード対応

◆ 8種類のプログラム可能な減衰モード

◆ PWMスペクトラム拡散、スルーレート設定およびデッドタイム設定に対応

◆ AバージョンはBLANKおよびOPLの時間設定に対応

◆ 16ビットSPI通信、デイジーチェーンモード対応

◆ 無センサストール検出、負荷開回路検出、各チャンネルの過電流検出を統合

◆ バス低電圧保護（VSUV & CPUV）、温度アラーム（OTW/UTW）、過熱保護（OTSD & TJ Fault）対応

◆ 出力負荷の開回路診断および保護に対応

◆ 動作温度範囲：-40°C～150°C

◆ パッケージ形式：VQFN24、HTSSOP24

◆ AEC-Q100認証取得

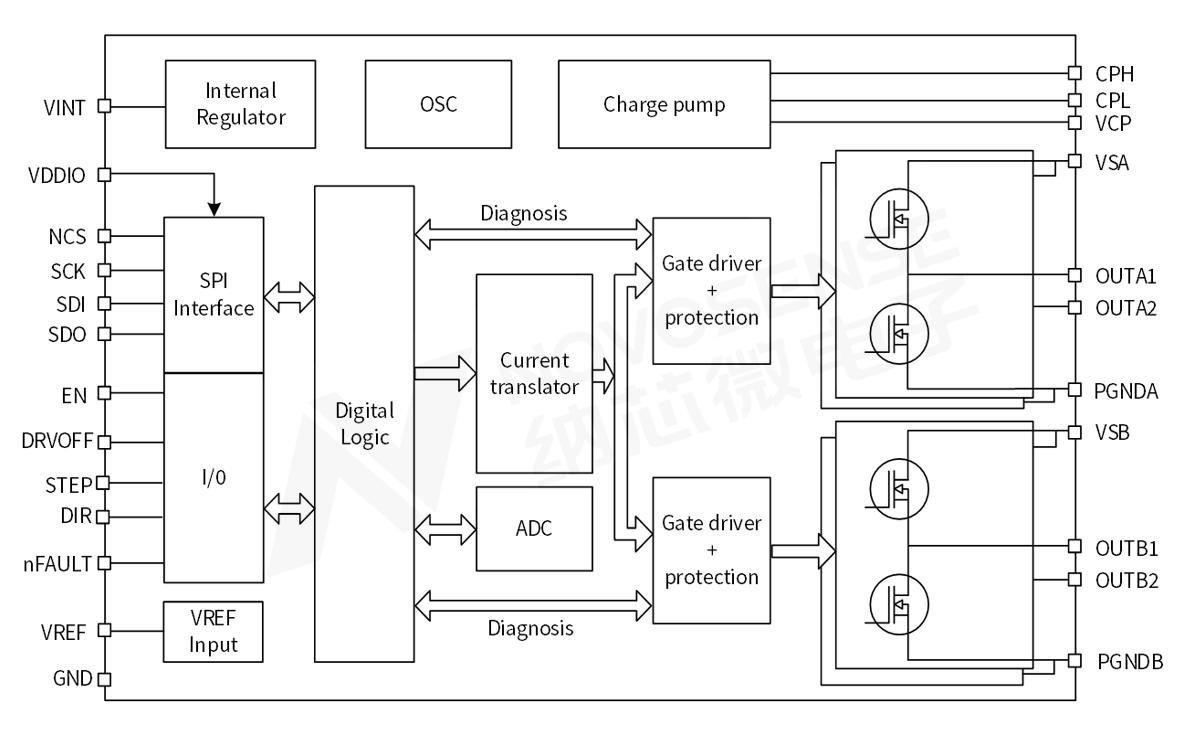

NSD8389-Q1機能ブロック図

NSD8389-Q1は、小型・低内抵抗・大電流対応を特徴とし、ピーク電流は最大1.5Aに達します。柔軟な設定が可能で、最大256マイクロステップモードと8種類のDecayモードをサポートします。高精度な電流制御により、モータの精密かつスムーズな動作を実現します。さらに、NSD8389-Q1は無センサストール検出、プログラム可能なデッドタイム、スペクトラム拡散、スルーレート調整、フェーズステッパー機能を搭載し、デイジーチェーンモードでのSPI通信に対応しています。

無センサストール保護検出対応、システム設計の柔軟性向上

NSD8389-Q1は無センサストール検出機能を内蔵しており、内蔵のADCを使用してモータの逆起電力特性を監視し、リアルタイムでストールを検出します。NSD8389-Q1は前世代製品であるNSD8381-Q1と同じストール検出原理を採用しています。

包括的な保護機能と負荷検出機能を統合し、システムの安定性を向上

NSD8389-Q1はバス低電圧保護（VSUV & CPUV）、温度アラーム（OTW/UTW）、過熱保護（OTSD & TJ Fault）などの包括的な保護機能を統合し、出力負荷の開回路診断および保護機能を備えています。さらに、各チャンネルには過電流検出および負荷開回路検出機能が搭載されており、システムの安全性と信頼性を向上させます。

豊富なバリエーション

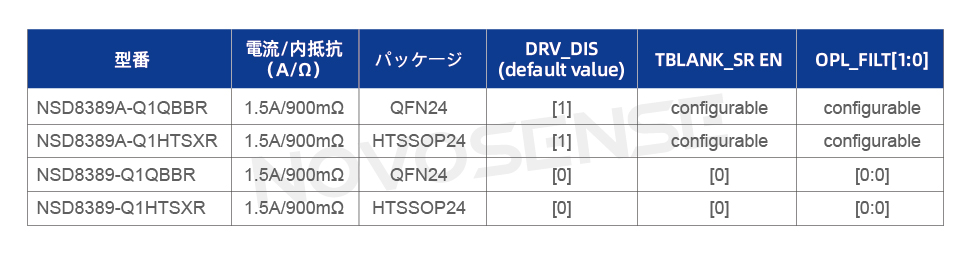

NSD8389-Q1はHTSSOP24およびQFN24の2種類のパッケージを提供し、DRV_DISのデフォルト状態およびBLANKとOPLの時間設定の違いによって、Aバージョンと非Aバージョンが区別されます。詳細は以下の選定表をご覧ください。
