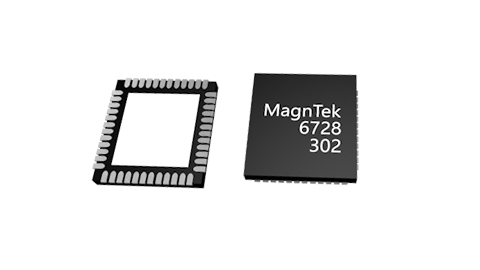

MT6728是麦歌恩微电子推出的新一代针对外部输入正、余弦信号的插补细分芯片。MT6728接收外部输入的差分正、余弦模拟输入，对输入信号进行补偿解码之后，可输出最高分辨率为16,384脉冲/周期或者是65,536步/周期的AB增量信号（Z信号也可由外部输入获得）；同时MT6728也提供了增量UVW输出，分辨率支持1~63对极/周期。MT6728提供了3线SPI接口，供上位机或者MCU来读取芯片内部的21位角度、位置数值。同时单线输出的PWM也可提供分辨率为12位的角度数据。MT6728的核心优势在于提供了用户端简洁自校准模式。用户无需和MT6728芯片进行数据交互、无需参考源、只需朝某个固定方向运动若干周期，就可以补偿外部输入的正、余弦信号的失调、幅度和相位等误差。
• 工作电压(V)：3.3~5.0
• 工作温度 (℃)：-40~125
• 功耗：20mA
• ABZ增量输出：1~16384脉冲/周期
• PWM输出：12bit/周期
• UVW增量输出：1~63对极/周期
• 分辨率：21位
• ESD：>4000V
• 封装：QFN7x7
