2022/06/15
纳芯微全新推出首款业界领先的NSE11409系列智能低边开关芯片，该款芯片是专门针对驱动高可靠性负载应用而设计的，广泛应用于驱动汽车和工业场景中的继电器、执行阀、照明和加热电阻丝等负载元件。

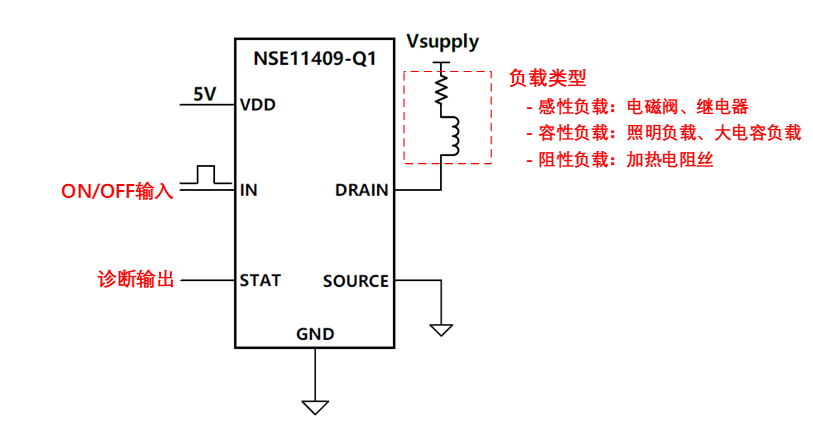

▲ 典型应用框图
NSE11409是车规级40V/单通道90mΩ智能低边开关, 具备完整的诊断与保护功能，芯片内置>45V的过压钳位，特别适用于驱动继电器和阀门等电感负载，实现快速退磁。该款芯片内部能够对输出进行限流，具备开路诊断以及过温保护等功能。能够在-40℃至125℃的环境温度下正常运行，可提供SO-8和SOT-223两种封装形式，满足不同的设计需求。
▲ NSE11409系列功能框图

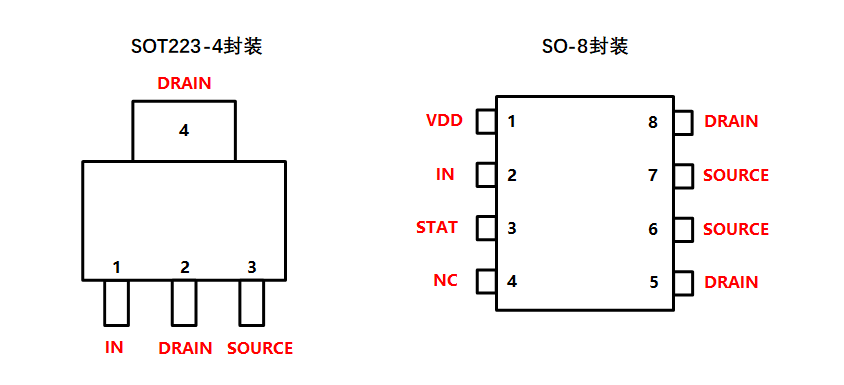

▲ NSE11409系列封装管脚图
• 满足 AEC-Q100 车规要求
• 工作环境温度：-40℃ ~ 125℃
• 工作电压范围达40V
• 超低静态功耗 Iq < 10uA
• 过压钳位，支持接感性负载
• 过流保护：限流值 > 8A
• 过温保护：绝对过温保护，相对过温保护
• 完整诊断输出(SO-8封装版本)：开路检测，过温检测
• BMS
• 车身电子控制器
• 整车控制器
• 空调面板控制器
测试波形1：电感负载过压钳位

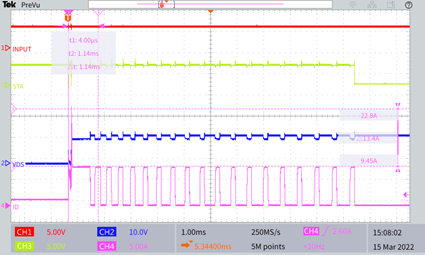

测试波形2：动态过温保护和过流钳位
测试波形3：1.5A负载ON/OFF
测试波形4：绝对过温保护
// 免费送样
NSE11409系列产品均可提供样品，如需申请样片或订购可邮件至sales@goto-uk.com或拨打0512-62601802，更多信息敬请访问www.goto-uk.com
